КВТ Гидравлический ручной пресс ПГРс-400у 54721

Гидравлический ручной пресс КВТ ПГРс-400у предназначен для опрессовывания неизолированных медных, алюминиевых и алюмомедных наконечников и гильз на провод и кабель с медными и алюминиевыми жилами. Механизм автоматического сброса давления (АСД). Ручной сброс давления поворотом рукоятки. Двухскоростная помпа с механизмом быстрого хода поршня. С-образная вращающаяся голова. Кованая голова придает инструменту особую прочность. Безлюфтовые матрицы с опорной полусферой. Рукоятки из из легкого и прочного стекловолокна. Размер створа между матрицами: 38 мм. Всесезонное гидравлическое масло «КВТ» гарантирует работу инструмента при температуре выше минус 15 °С.

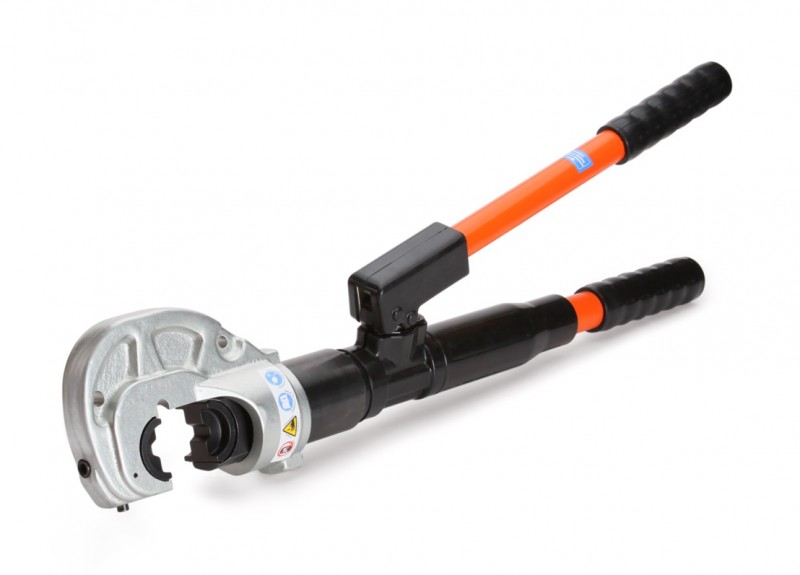

Пресс гидравлический ручной ПГРс-400у состоит из гидроцилиндра, плунжерного насоса, С-образной рабочей головы с пазами для установки матриц, рукояток выполненных из стекловолокна. Сменные матрицы полукруглого посадочного профиля устанавливаются в паз, находящийся в верхней части рабочей головы и в паз штока, при этом матрица на штоке фиксируется подпружиненным фиксатором, работающим от кнопки, а матрица в рабочей голове фиксируется винтом. Нагнетание масла в рабочую полость гидроцилиндра происходит в процессе работы двухступенчатого плунжера, приводимого в работу подвижной рукояткой, за счет возвратно-поступательных движений. Сначала работает первая ступень, которая обеспечивает большую подачу при низком давлении. Затем нагрузка возрастает и при давлении примерно 4 МПа первая ступень автоматически отключается и работает вторая, которая способна создавать высокое давление, но имеет малый расход рабочей жидкости. Вплоть до срабатывания АСД работает только вторая ступень высокого давления. Полный сброс давления происходит после нажатия подвижной рукояткой на толкатель клапана сброса давления, в результате чего возвратная пружина перемещает шток в исходное положение.

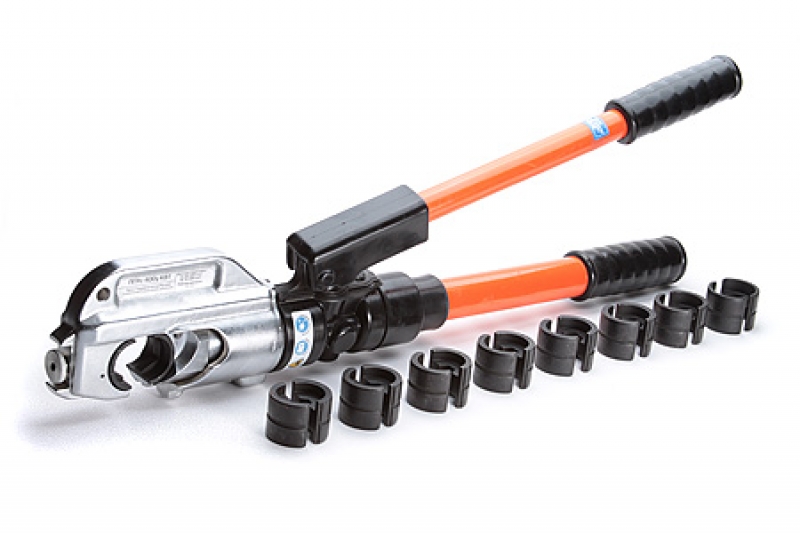

Комплектация:

ручной гидравлический пресс ПГРс-400у;

набор из 9 сменных матриц;

прочный пластиковый кейс.

Тип пресса гидравлический

Конструкция рабочей головы С-образная

Назначение пресса гексагональный обжим, для опрессовки наконечников

Максимальное усилие пресса (т) 13

Сечение наконечников min. (мм2) 35

Сечение наконечников max. (мм2) 400

Механизм автоматического сброса давления (АСД) да

Ход поршня (мм) 38

Материал рабочей головы алюминий

Поворот рабочей головы (град) 180

Min. рабочая температура (град) -15

Max. рабочая температура (град) +50

Объем рабочей жидкости (л) 0,2

Вес гидравлического пресса (кг) 7,5

Габариты инструмента (мм) 650
