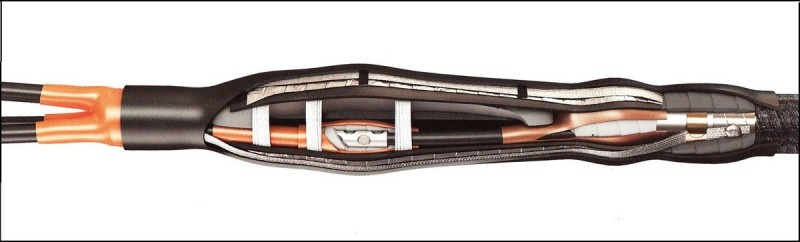

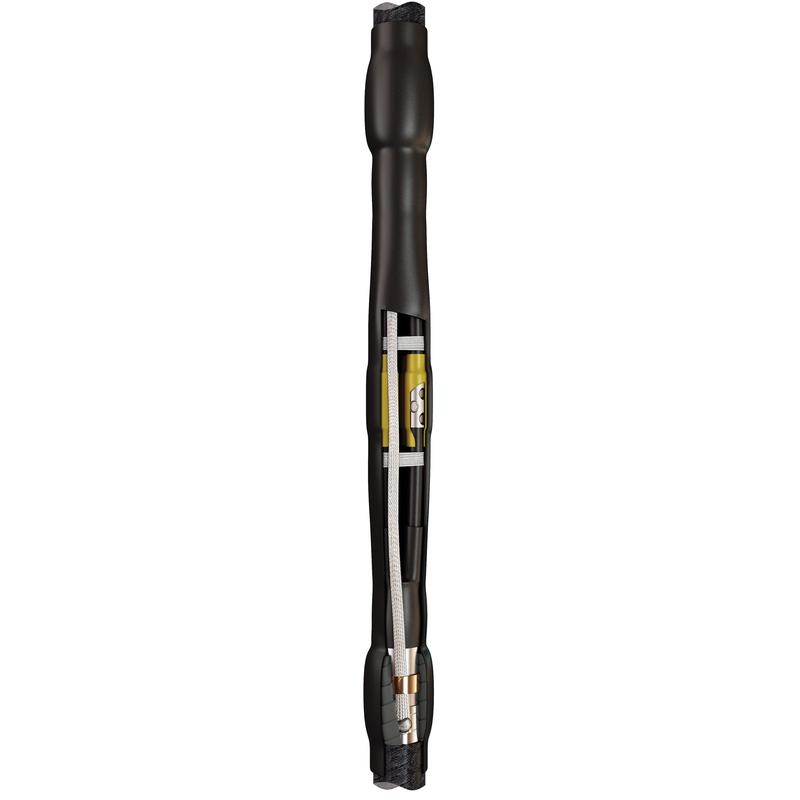

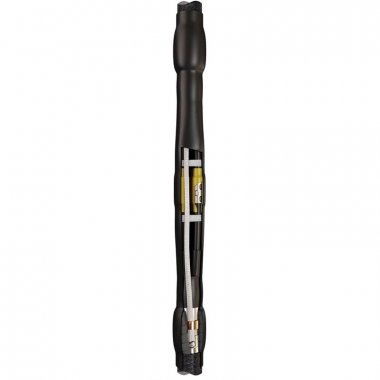

КВТ Соединительная муфта 4СТп-1-150/240 50108
Соединительная муфта 4СТп-1-150/240 (50108)
Купить по низким ценам КВТ 50108Описание КВТ 50108
Предназначены для соединения 4-х жильных кабелей:
с бумажной маслопропитанной или пластмассовой изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение до 1 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Тип установки: внутр. +наружн.;
Тип кабеля: с/без брони;
Диапазон сечений (мм2 ): 150-240;
Болт. в компл.: нет;
Изоляция: бумажная;
Тип муфты: соединительная;
Напряжение (кВ): 1;
Жил в кабеле: 4;
Сечение (мм2 ): 150; 185; 240;
Технические характеристики КВТ 50108
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Сечение 1-150/240мм2
- Тип Муфта
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Сечение 1-150/240мм2
- Тип Муфта
