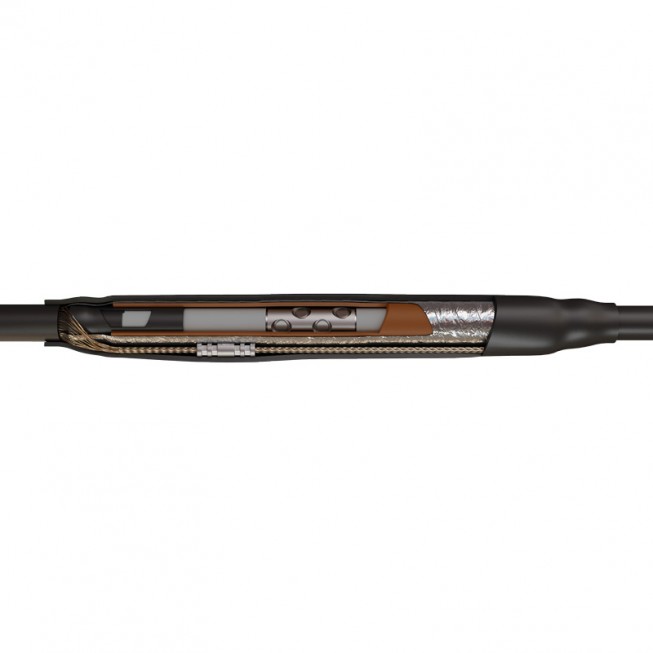

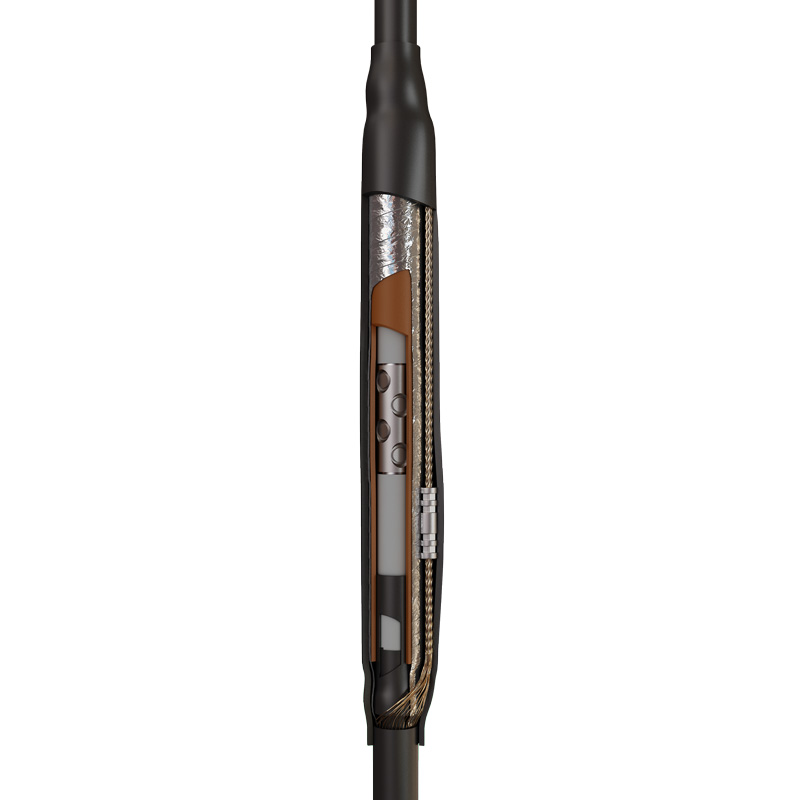

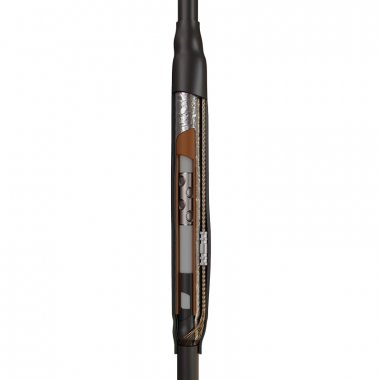

КВТ Муфта соединительная 1ПCТ-10-150/240 55072
Муфта соединительная 1ПCТ-10-150/240 (55072)
Купить по низким ценам КВТ 55072Описание КВТ 55072
Предназначены для соединения одножильных кабелей:
с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Комплект поставки рассчитан для монтажа трех фаз кабеля
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Выпускается по ТУ 3599-005-97284872-2015
Характеристики
Диапазон сечений (мм2 ): 150-240;
Тип установки: внутр. +наружн.;
Тип кабеля: с/без брони;
Болт. в компл.: нет;
Тип муфты: соединительная;
Напряжение (кВ): 6; 10;
Жил в кабеле: 1;
Изоляция: сшитый полиэтилен;
Сечение (мм2 ): 150; 185; 240;
Технические характеристики КВТ 55072
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Сечение 10-150/240мм2
- Тип Муфта
