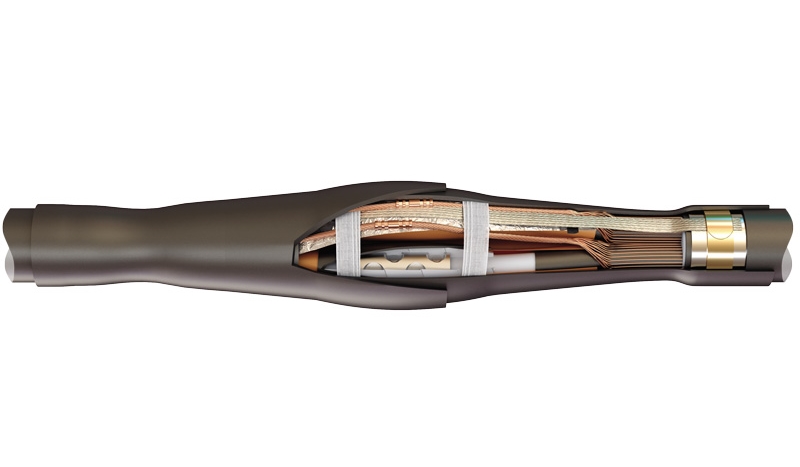

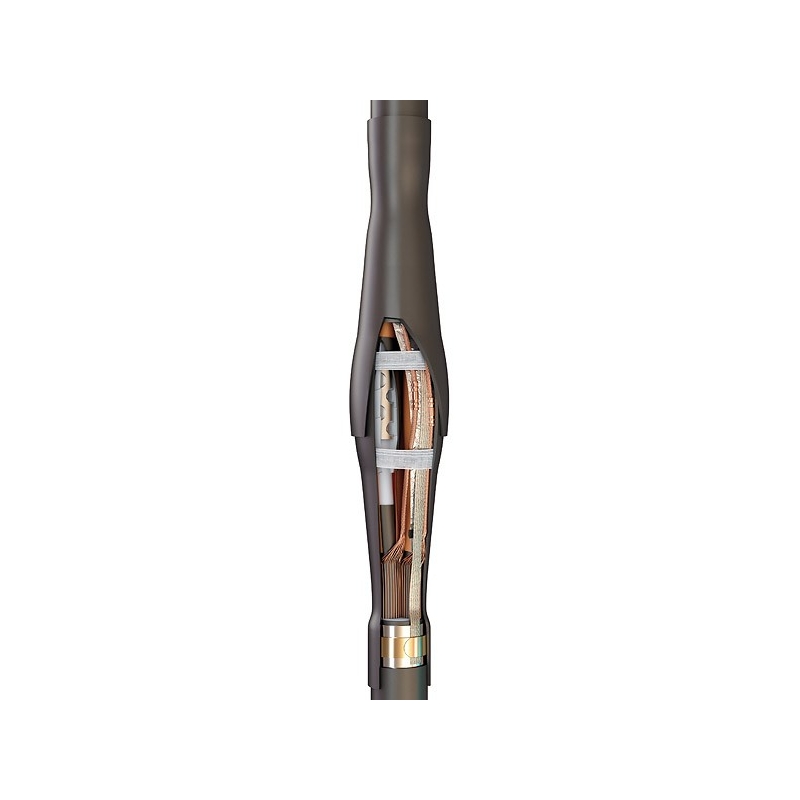

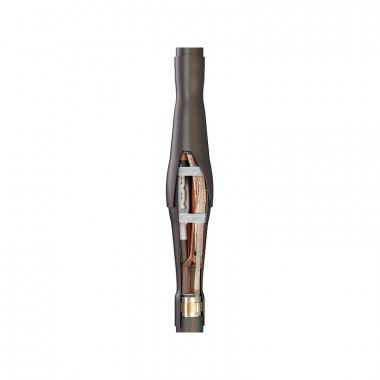

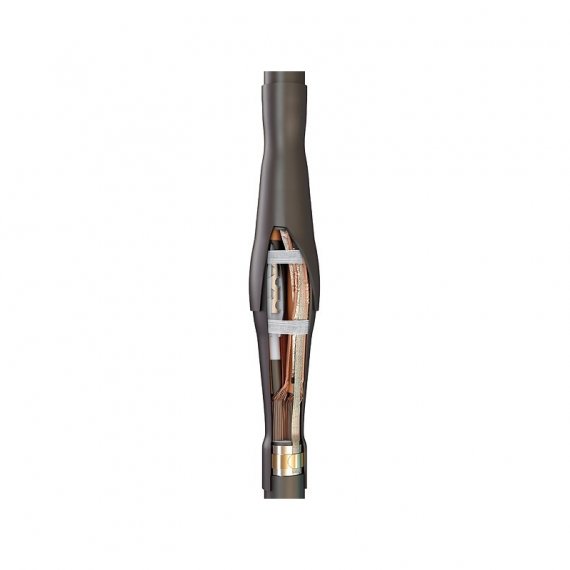

Муфта соединительная 3ПСТ-10-70/120 (66292)
Купить по низким ценам КВТ 66292Описание КВТ 66292
Предназначены для соединения 3-х жильных кабелей:
с изоляцией из сшитого полиэтилена и экраном из медных проволок
с броней из стальных лент или без брони
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля
Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Высокое качество комплектующих и используемых композиционных материалов
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
Для кабеля с медным ленточным экраном необходимо дополнительно использовать «Комплекты заземления КМЛЭ»
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Выпускается по ТУ 3599-005-97284872-2015
Характеристики
Диапазон сечений (мм2 ): 70-120;
Тип установки: внутр. +наружн.;
Тип кабеля: с/без брони;
Болт. в компл.: нет;
Тип муфты: соединительная;
Напряжение (кВ): 6; 10;
Жил в кабеле: 3;
Изоляция: сшитый полиэтилен;
Сечение (мм2 ): 70; 95; 120;
Технические характеристики КВТ 66292
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Сечение 10-70/120мм2
- Тип Муфта
