КВТ Муфта переходная (1П+3Б)СПТ-10-150/240(Б) 73706

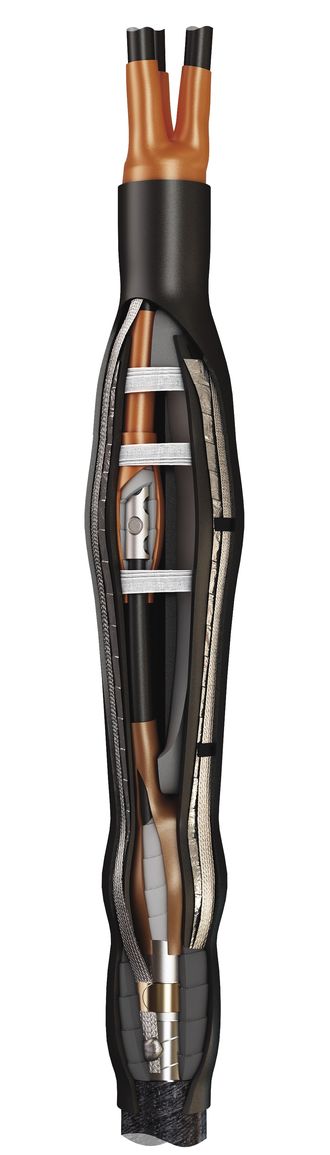

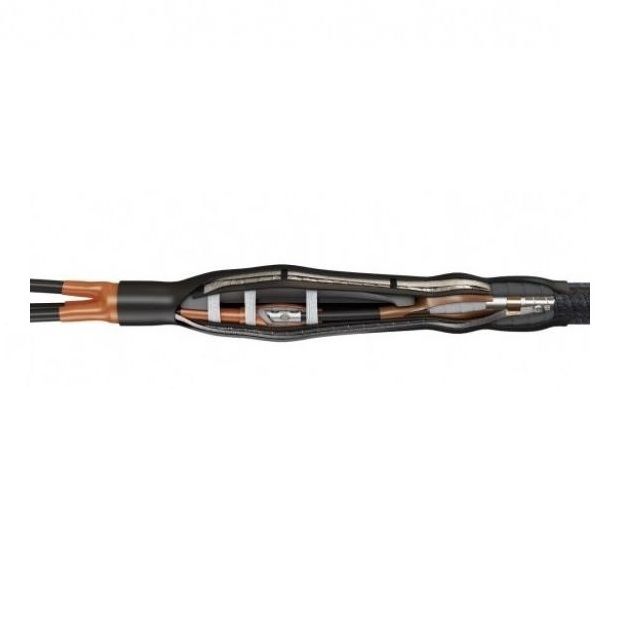

Муфта переходная (1П+3Б)СПТ-10-150/240(Б) (73706)
Купить по низким ценам КВТ 73706Описание КВТ 73706
Предназначены для соединения
одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок
с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой
Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
Инструмент для монтажа:
пропановая горелка ПГ (КВТ)
набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
инструменты для снятия изоляции и полупроводникового экрана
Выпускается по ТУ 3599-047-97284872-2011
Характеристики
Диапазон сечений (мм2 ): 150-240;
Тип установки: внутр. +наружн.;
Тип кабеля: с/без брони;
Болт. в компл.: есть;
Тип муфты: переходная;
Напряжение (кВ): 6; 10;
Жил в кабеле: 1; 3;
Изоляция: сшитый полиэтилен; бумажная;
Сечение (мм2 ): 150; 185; 240;
Технические характеристики КВТ 73706
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Муфта
- Тип инструмента Переходный
- Сечение 10-150/240мм2
