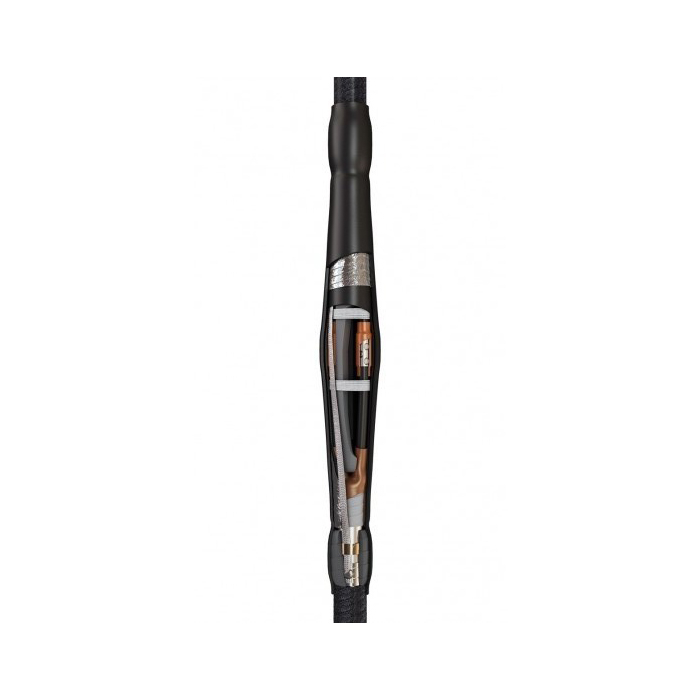

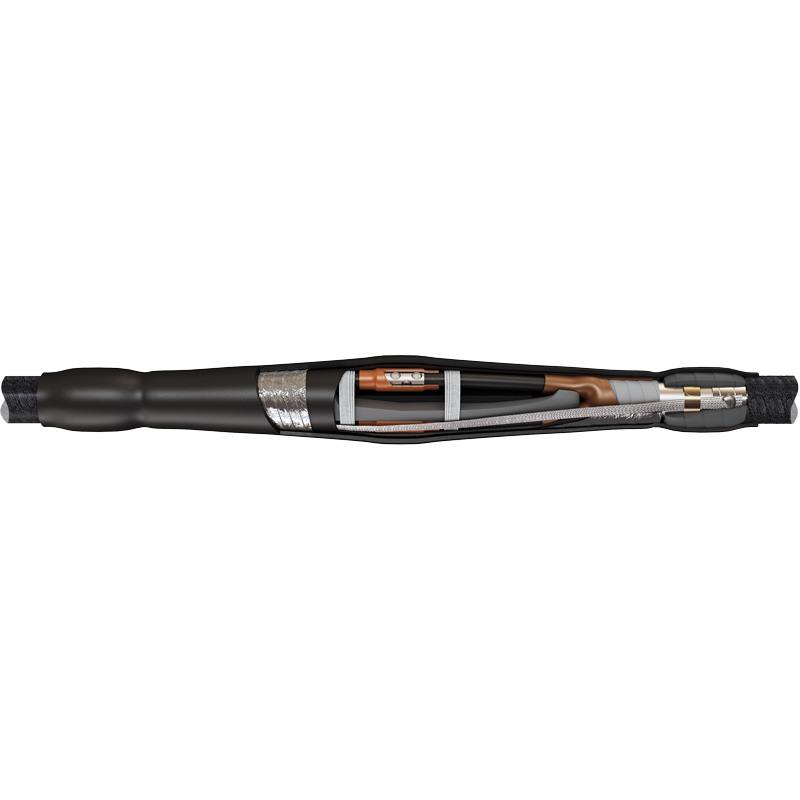

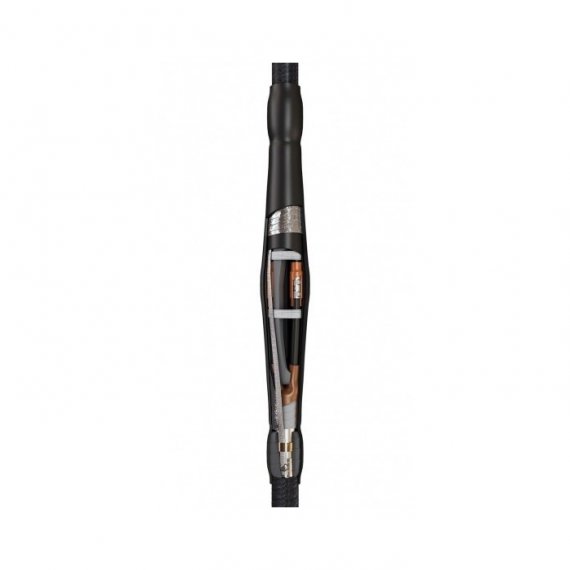

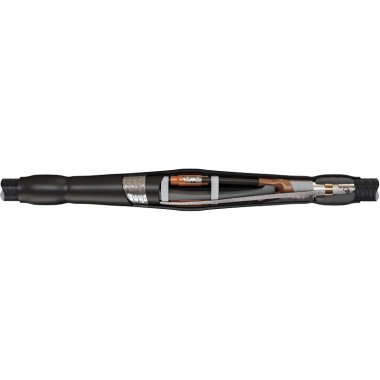

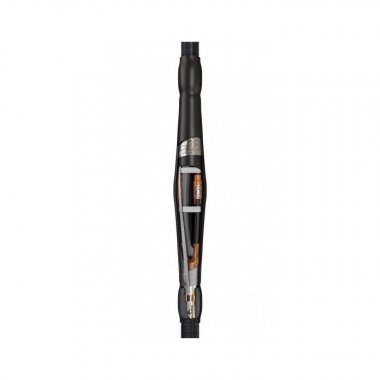

КВТ Муфта соединительная 3ССТп-10-150/240 76333
Муфта соединительная 3ССТп-10-150/240 (76333)
Купить по низким ценам КВТ 76333Описание КВТ 76333
Предназначены для соединения 3-х жильных кабелей:
с бумажной маслопропитанной изоляцией
с броней или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
Двойной составной наружный кожух позволяет уменьшить размеры котлована для монтажа кабельной муфты
Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Два перекрывающих друг друга защитных термоусаживаемых кожуха (внутренний и внешний) и межфазный герметик-заполнитель обеспечивают полную герметизацию конструкции
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Оптимальное решения в случае высокой плотности застройки и ограниченного пространства
Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Диапазон сечений (мм2 ): 150-240;
Тип установки: внутр. +наружн.;
Тип кабеля: с/без брони;
Болт. в компл.: нет;
Тип муфты: соединительная;
Напряжение (кВ): 6; 10;
Жил в кабеле: 3;
Изоляция: бумажная;
Сечение (мм2 ): 150; 185; 240;
Технические характеристики КВТ 76333
- Ширина упаковки 92 см
- Высота упаковки 16 см
- Глубина упаковки 16 см
- Объемный вес 4.71 кг
- Единица измерения шт.
- Кратность поставки 1
- Сечение 150/240мм2
- Тип Муфта
