КВТ Термоусаживаемая гильза ПК-Т 1.0 под пайку 79879

• Предназначены для паяного соединения встык многопроволочных медных проводов
• Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Инструмент для монтажа: высокотемпературный фен
• Назначение, применение: Паяное соединение встык многопроволочных медных проводов сечением до 1.0 мм, не требует использования канифоли для монтажа

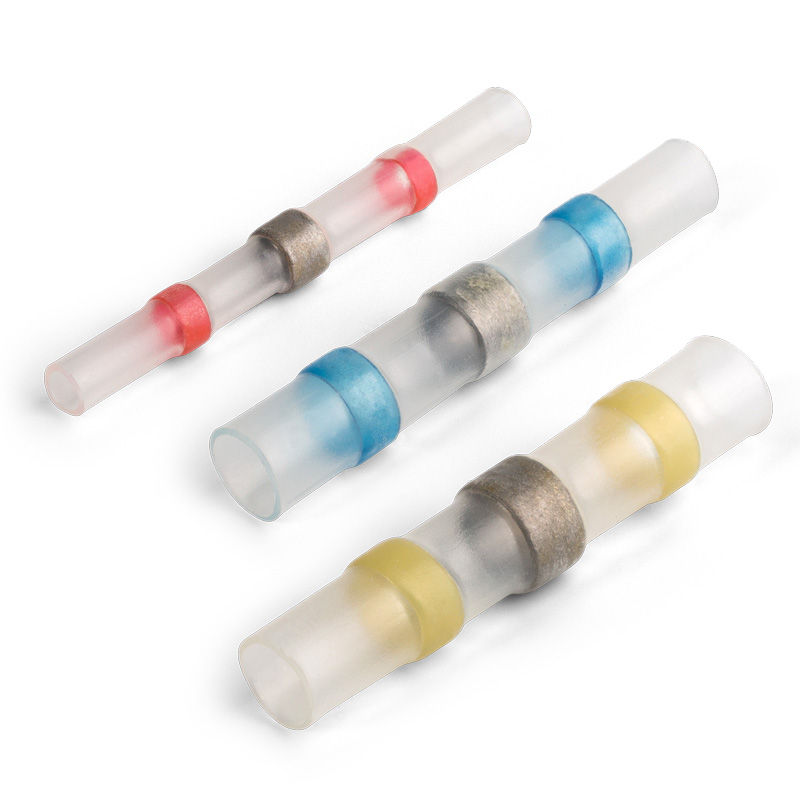

Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть

Характеристики

Размерные характеристики

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
