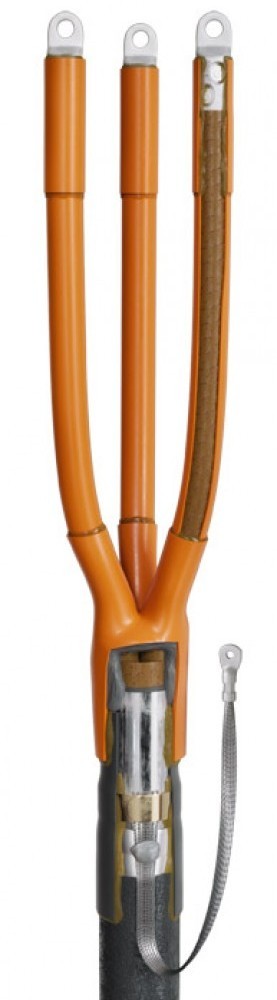

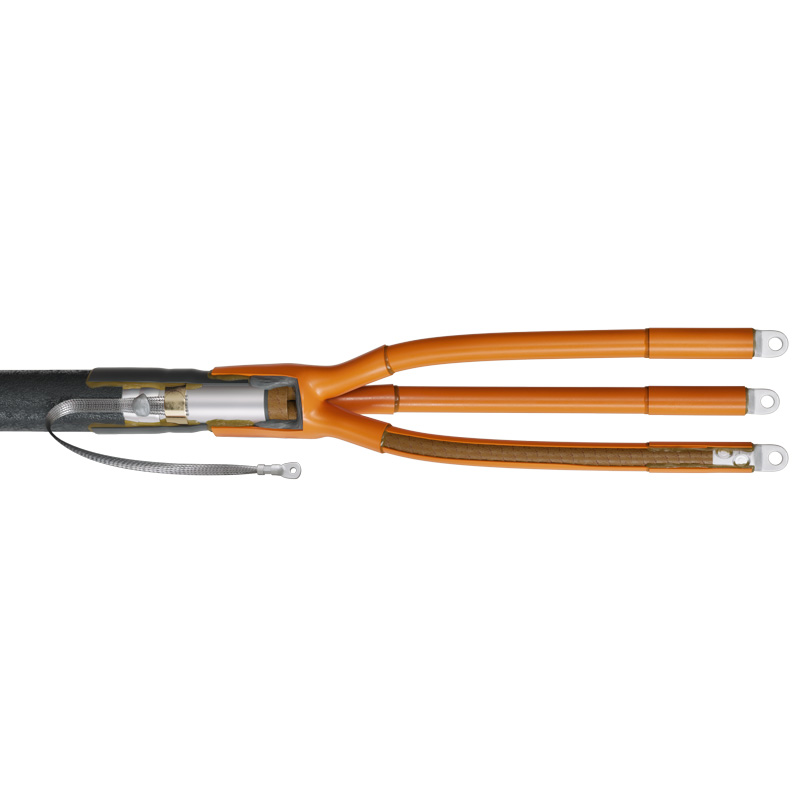

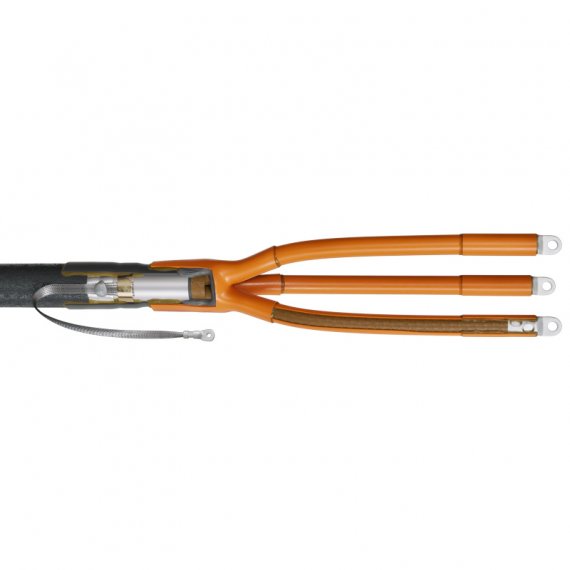

КВТ Муфта кабельная 3КВТп -10- 70/120 -Б 50116
Муфта кабельная 3КВТп -10- 70/120 -Б- (КВТ) (50116)
Купить по низким ценам КВТ 50116Описание КВТ 50116
Предназначены для оконцевания 3-х жильных кабелей:
с бумажной маслопропитанной изоляцией
с броней из стальных лент или без брони
с общей алюминиевой или свинцовой оболочкой
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей:
ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Диапазон сечений (мм2 ): 70-120;
Тип установки: внутренняя;
Тип кабеля: с/без брони;
Болт. в компл.: есть;
Тип муфты: концевая;
Напряжение (кВ): 6; 10;
Жил в кабеле: 3;
Изоляция: бумажная;
Сечение (мм2 ): 70; 95; 120;
