КВТ Муфта кабельная 1ПКВТ -10- 70/120 нг-LS(КВТ) 76419

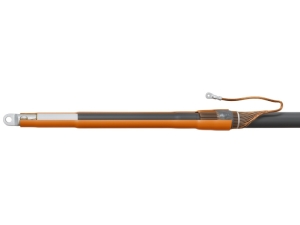

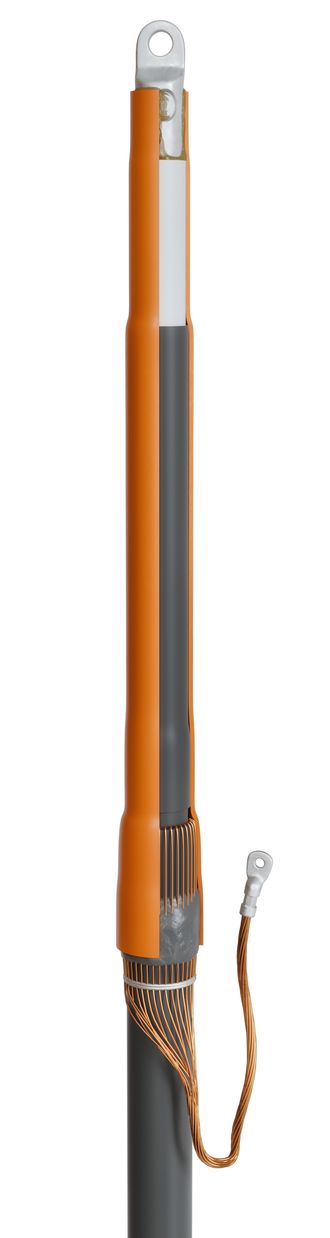

Муфта кабельная 1ПКВТ -10- 70/120 нг-LS(КВТ) (76419)
Купить по низким ценам КВТ 76419Описание КВТ 76419
Предназначены для оконцевания одножильных кабелей:
с изоляцией из сшитого полиэтилена экраном из медных или алюминиевых проволок
на напряжение 6 и 10 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовки заземляющего провода не входит в комплект муфты
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
Комплект поставки рассчитан для монтажа трех фаз кабеля
Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Выпускается по ТУ 3599-005-97284872-2015
Характеристики
Диапазон сечений (мм2 ): 70-120;
Тип установки: внутренняя;
Тип кабеля: с/без брони;
Болт. в компл.: нет;
Тип муфты: концевая;
Напряжение (кВ): 6; 10;
Жил в кабеле: 1;
Изоляция: сшитый полиэтилен;
Сечение (мм2 ): 70; 95; 120;
