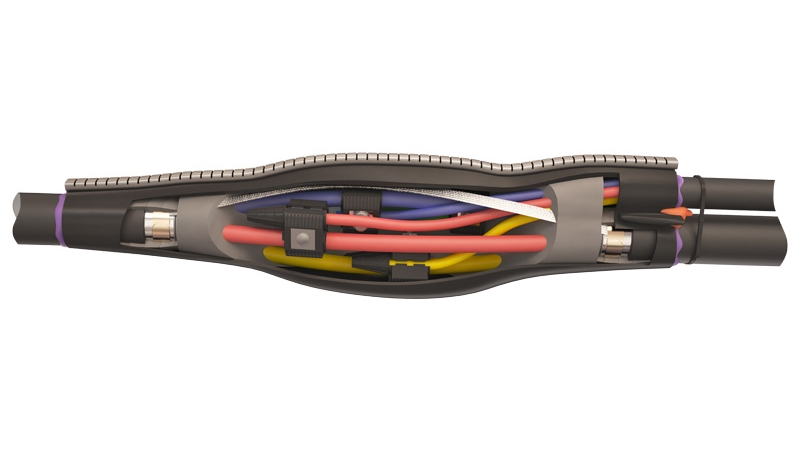

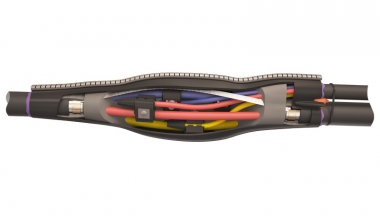

КВТ Муфта ответвительная 5ПТО-1-50/95-4/35 66588

• Диапазон сечений (мм² ): 4-35; 50-95;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: нет;
• Изоляция: пластмассовая;
• Тип муфты: ответвительная;
• Напряжение (кВ): 1;
• Жил в кабеле: 5;
• Сечение (мм² ): 4; 6; 10; 16; 25; 35; 50; 70; 95;

Описание

• Предназначены для ответвления 5-и жильных кабелей:

• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней и без брони
• на напряжение до 1 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
• Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
• Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
• Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
• Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
• Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
• Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
• Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
• Инструмент для монтажа: пропановая горелка ПГ (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
